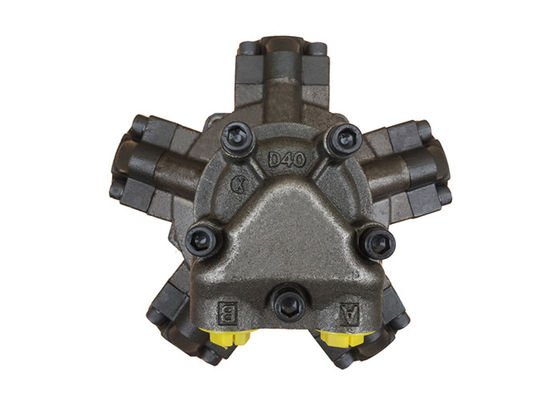

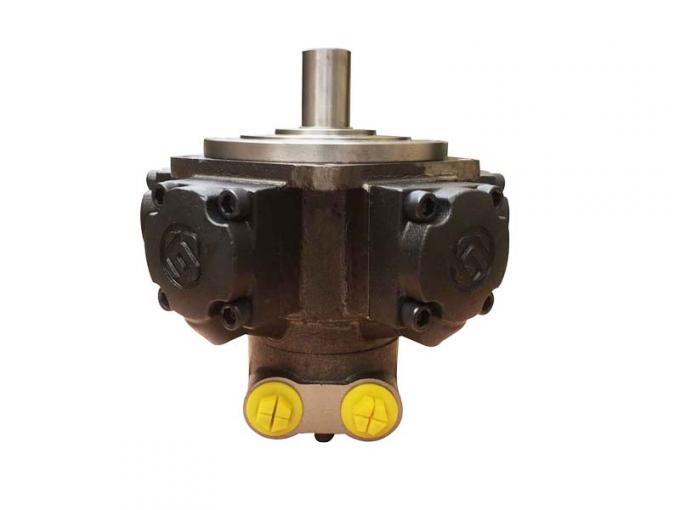

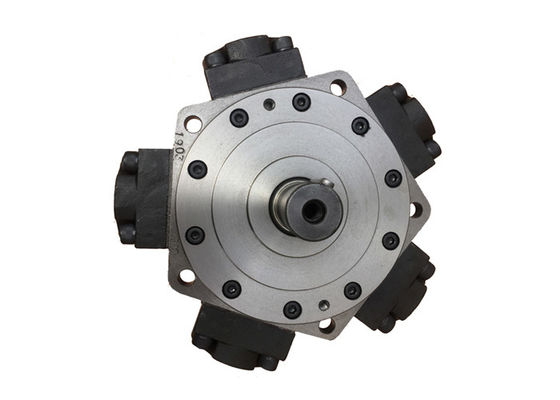

856 motore di azionamento idraulico del solenoide 500RPM di N.M Large Starting Torque per metallurgia

Nome di parte: Grande Sol Hydraulic Motors su misura coppia di torsione iniziante


Applicato particolarmente in estrazione mineraria e macchinario di plastica

Latta applicata nella trasmissione idraulica di estrazione mineraria, costruzione, costruendo macchine, impianti del trasporto e di sollevamento, metallurgia, miniere di carbone e del petrolio, macchinario marino, macchinario di plastica, perforazione geologica e l'altro macchinario.

L'albero a gomito di serie di NIM ed il tipo della biella con i motori idraulici di alto-coppia di torsione a bassa velocità sono fabbricati secondo la tecnologia e le norme italiane.

Caratteristiche principali:

1. la struttura del Cinque-pistone con l'asse eccentrica e la frequenza bassa di eccitazione, ha a basso rumore;

2. Grande coppia di torsione iniziante, buona stabilità ad a bassa velocità;

3. Ingrassatore piano brevettato della compensazione con buona affidabilità e nessuna perdita; Un anello sigillante applicato fra il pistone e la manica del tuffatore, ha fornito l'efficienza in grande quantità;

4. I supporti a rulli sono forniti fra l'albero a gomito e la biella. Di conseguenza ha alta efficienza meccanica.

Principio della struttura:
Tramite l'azione della pressione idraulica, genera una spinta sul corpo del tuffatore, che agisce sul centro dell'albero a gomito tramite la biella. Faccia l'albero di uscita girare, allo stesso tempo, il piatto di distribuzione di olio girano anche. Quando la posizione del corpo del tuffatore al centro morto inferiore, il cilindro del tuffatore è collegata al porto di olio ed al tuffatore è spinto verso l'alto dall'albero a gomito. In questo momento, l'olio idraulico è di nuovo al carro armato. Il corpo del tuffatore è collegato con l'olio di alta e pressione bassa successivamente e la coppia di torsione di azionamento generata da ogni ente del tuffatore al centro dell'albero di uscita si aggiunge nella stessa direzione, facente il motore da trasmettere dall'asse per ottenere una coppia di torsione rotatoria continua ed equilibrata. Quando cambiate la direzione di flusso dell'olio, potete cambiare la direzione di rotazione del motore.

Parametri tecnici:


Disegni di dettaglio e curve di prestazione:


Altri disegni
